Вимірювач демонстраційний аналоговий ИД-2
Опис
Вимірювач демонстраційний аналоговий призначений для використання в демонстраційних дослідах при організації лекційного експерименту при читанні лекцій з курсу "Фізика" в якості вимірювального приладу. Вимірювач також може використовуватися при організації лабораторних робіт, регулюванні і ремонті різного устаткування.

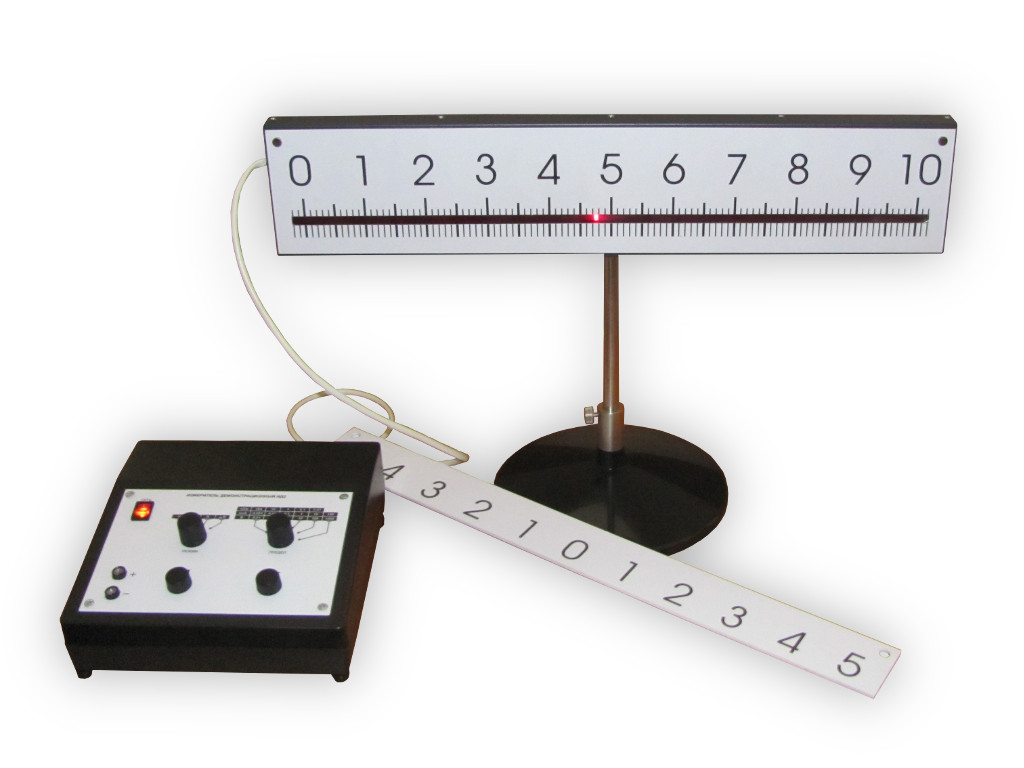

Вимірювач складається з блоку електронного та панелі індикації. Блок електронний являє собою пластмасовий корпус, в якому встановлені джерело живлення, вимірювальні перетворювачі, нормуючи підсилювачі. В якості вимірювального пристрою використовується панель індикації, яка складається з лінійки світлодіодів, аналогово-цифрового перетворювача і пристрою керування світлодіодами.
Крім основної шкали передбачена можливість установки змінних шкал з "0" посередині і справа.
Основні технічні характеристики
| Діапазон вимірювання напруги постійного струму, В | 0.01...1000 |
| Діапазон вимірювання сили постійного струму, мкА | 0.001...100 |
| Діапазон вимірювання опору постійному струму, кОм | 0.01...100 |
| Наявність вимірювання приросту опору (використовується при вимірюванні температури за допомогою терморезистора з від’ємним температурним коефіцієнтом опору) | |
| Живлення установки здійснюється від мережі змінного струму | 220В, 50Гц |
| Потужність споживання, ВА не більше | 20 |
| Габаритні розміри панелі індикації (без штатива), мм, не більше | 120х570х25 |
| Габаритні розміри блока електронного, мм, не більше | 100х155х220 |
| Маса, кг, не більше | 10 |
Фотографії
